Nuevo Osciloscopio TBS2000B

Trabaja inteligentemente .

Diseña más rápido.

Mida más, automáticamente.
Un Osciloscopio asequible y potente que ofrece más en su banco.

Ahora con un ancho de banda de hasta 200 MHz y otras características nuevas, el versátil osciloscopio TBS2000B hace que sea más fácil y más asequible para las universidades y los laboratorios de diseño para construir un mejor banco.

CARACTERÍSTICAS Y BENEFICIOS.

  • La pantalla a color WVGA de 9 pulgadas con 15 cuadrículas horizontales muestra un 50% más de señal.
  • Longitud de registro de 5M de puntos, ancho de banda de 200 MHz y frecuencia de muestreo de 2 GS/s, muestra significativamente más señal para depurar y validar diseños más rápido.
  • El nuevo diseño frontal de menor ruido ofrece un menor ruido aleatorio y una mejor integridad de señal para mediciones más precisas.
  • 32 mediciones automáticas y función FFT para un análisis rápido de la forma de onda.
  • TekVPI® La interfaz de las puntas admite una amplia gama de puntas activas, diferenciales y de corriente con escala y unidades automáticas.
  • Las lecturas de los cursores mostradas directamente en la forma de onda con funciones de búsqueda y marca permiten identificar fácilmente los eventos que ocurren en la forma de onda adquirida.
  • HelpEverywhere proporciona consejos útiles en pantalla para nuevos usuarios.
  • Los profesores pueden desactivar el autoajuste, los cursores y las mediciones automáticas para facilitar la enseñanza de conceptos básicos.
  • El ancho de banda es actualizable.



Simplifica tu salón de clases. Las características únicas para mejorar la educación permiten a los profesores dedicar más tiempo a la enseñanza de conceptos de ingeniería y menos tiempo en la configuración y administración del laboratorio, al tiempo que les brinda a los estudiantes un enfoque práctico y más fácil para aprender los fundamentos de ingeniería..

Contáctenos por WhatsApp 222 790-1678

Tel. CDMX: (55) 5604-2654

Publicado el por — Deja un comentario

DOS Nuevos Osciloscopios con enormes pantallas táctiles en HD

Nuestros Nuevos Osciloscopios de la Serie 3 MDO y Serie 4 MSO ofrecen las pantallas táctiles más grandes y de mayor resolución de su clase. Puedes ver incluso más de tu señal y mucho más.

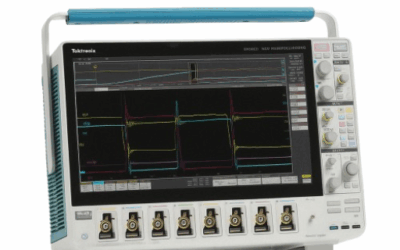

Serie 4 MSO

200 MHz – 1.5 GHz • 4 o 6 canales

Presentamos el nuevo e intuitivo 4 Series MSO con más pantalla, más señales, más resolución y capacidades avanzadas, diseñadas para cada ingeniero para el uso diario.

  •      La pantalla táctil capacitiva más grande de 13.3 pulgadas HD (1920×1080) de su clase
  •      Hasta 6 entradas FlexChannel®
  •      Resolución vertical de 12 bits; Hasta 16 bits en modo alta resolución.
  •      Generador de funciones incorporado opcional.
  •      Soporte para más de 20 protocolos de bus serie.

Serie 3 MDO

100 MHz – 1 GHz • 2 o 4 canales

Nuestro nuevo osciloscopio de la Serie 3 MDO  viene con un analizador de espectro opcional y entradas de RF separadas. Le permite depurar rápidamente sus diseños y rastrear las fuentes de emisiones de EMI no deseadas, sin necesidad de un analizador independiente.

  • Analizador de espectro incorporado disponible en 1GHz o 3GHz
  • La pantalla táctil capacitiva más grande en su clase de 11.6 pulgadas HD (1920×1080)
  • Opcional, 16 canales digitales para análisis de señal mixta
  • Generador de funciones incorporado opcional
  • Amplia gama de opciones para decodificación de buses seriales
  • Menos de 6 pulgadas de profundidad

El Nuevo Portafolio de la  Siguiente Generación de Osciloscopios

Necesitas ayuda para seleccionar el mejor instrumento para tus necesidades?

  • Solicita contacto de un especialista?
  • Solicita una demo?
  • Solicita una cotización?

Contáctenos: al (55) 5604-2654 o al (222) 211-1652

Chat en Línea

Publicado el por — Deja un comentario

Unidades de medida I-V para Prueba y Medición

Los instrumentos Source Meter Unit (SMU) de Keithley actúan como una fuente de precisión, y miden simultáneamente el voltaje y / o la corriente. Eso hace que cada uno sea equivalente a múltiples instrumentos.

Ahorre espacio en el banco de pruebas. ¡Gane precisión!

Modelo 2450: Pantalla Táctil para Usuario Experto u Ocasional.

La última generación de SMU de pantalla táctil minimiza la curva de aprendizaje del instrumento.
• Precisión: Resolución de 6½ dígitos.
• Rango: Voltaje 20mV – 200V, Corriente: 10nA – 1A
• Conectividad: Conectores Banana delanteros, Conectores Triax traseros.

Modelo 2602B: Velocidad en los Dos Canales y Versatilidad.

Este dúo I-V combina pruebas rápidas y paralelas con pruebas I-V rápidas y sencillas a través de un navegador web, Android o dispositivos iOS.
• Precisión: Resolución de 6½ dígitos. • Rango: Voltaje 100mV – 40V, Corriente: 100nA – 3A, pulso 10A
• Velocidad: 20.000 lecturas / seg.

Modelo 2636B: Lo último en Medidas Bajas de Corriente.

Este instrumento combina una fuente/ mediciones bajas de corriente y una velocidad de procesamiento rápida.
• Precisión: Resolución de 6½ dígitos. • Rango: Voltaje 200mV – 200V, Corriente: 100pA – 1.5A, 10A pulso • Flexibilidad: flotación o conexión a tierra.

APLICACIONES

Los instrumentos SMU se clasifican en seis áreas: Gráfica, Básica, Sistema, Alta potencia, Alta densidad y Óptica.

Ofrecen alta velocidad y alta precisión para el suministro de corriente y el monitoreo de voltaje-corriente de los módulos de diodo láser, corriente de fotodiodo, es ideal para capturar la familia de curvas de drenaje, voltaje de umbral, fuga de la compuerta y transconductancia.

Prueba de producción de diodo láser (VCSEL)


Caracterización del dispositivo MOSFET

tek.com/smu
Publicado el por — Deja un comentario

Preen AC Power

Preen AC Power Corp. fué fundada en 1989. Actualmente esta localizada en la Ciudad de Taipei en el pais de Taiwan (R.O.C.). La compañía es líder en fuentes de poder de corriente alterna (CA). Los rangos de salida varian desde 500 VA hasta 1500 KVA.

AC & DC Fuentes de Poder Programables

Serie AFV-P

La serie AFV-P es una Fuente de poder programable de corriente alterna con una salida de corriente continua estable y una capacidad de medición precisa. Éste producto compacto viene en 4 niveles de potencia 600VA, 1250VA, 2500VA y 5000VA que proveen un poder limpio con una distorsión menor al 0.3% a una frecuencia de 50/60Hz. Ésta fuente entrega continuamente una salida de voltaje ajustable de 0 a 310VAC y una salida de frecuencia de 40 a 500 Hz con la posibilidad de crecer hasta 15-1000 Hz (Mediante opción).

Características Claves:

  • Este equipo cuenta con una salida de AC y DC lo que lo hace ideal para pruebas de investigación y diseño.
  • Secuencia de pasos, ésta característica puede crear secuencias complejas que pueden llegar hasta los 1200 pasos autodefinidos en 50 sets de memoria. Estos pasos secuenciados son de gran utilidad debido a que se pueden generar fluctuaciones de voltaje y de frecuencia que sirven para pruebas de fiabilidad de equipos en el área de diseño.
  • Rampa de frecuencia y voltaje, esta característica permite al equipo configurar una rampa de tiempo unitario, rampa de tiempo, voltaje y frecuencia por unidad.
  • El usuario puede definir el comienzo y  terminación del ángulo de fase desde 0° – 360°.
  • THD < 0.3% cuando la salida de potencia es bajo 100Hz.
  • El equipo cuenta con pantalla táctil de 5 Pulgadas.

Especificaciones:

  • Potencia, una fase: 600VA, 1250VA, 2500VA, 5000VA.
  • Voltaje de Salida hasta 264 VAC y 420 VDC.
  • Frecuencia: 40-500 Hz y  15-1000 Hz* (mediante opción).
  • Interfaces de control: USB, RS232, RS485, Ethernet, GPIB (Opcional), Control análogo (Opcional).

Serie ADG-L

La serie ADG-L es una Fuente de poder de DC, programable de tres diferentes potencias 4kW, 8kW, 12kW. Modos de CV, CC, y CP. Esta fuente es ideal para PV, EV, batería, Fusible/capacitadores, y pruebas en laboratorio.

Características Claves:

  • Rango de voltaje: 0 – 1000V, corriente: hasta 150A
  • Interfaz: RS – 485, RS – 232, Análogo, y más.
  • Programable para simular.
  • Master/Slave operación en paralelo para generar alta potencia.
  • Pantalla táctil de 5 pulgadas para facilidad de funcionamiento y visualización.

Serie AFC

La serie AFC es una fuente de alimentación económica. Puede sostener un voltaje, frecuencia fijamente y también simular anormalidades de voltaje, frecuencia.

Características Claves:

  • Salida monofásica: 500VA – 120kVA, Salida Trifásica: 6kVA – 2000kVA
  • Rango de frecuencia: 50Hz, 60Hz, 47 – 63Hz
  • Rango de Voltaje: 5 – 300V

Serie AFV

La serie AFV es una fuente de poder programable de corriente alterna,  la cual pueden ser controlada remotamente e integrada con otros sistemas para su fácil operación. Las principales aplicaciones son, aplicaciones en casa, electrónica, industria electro doméstica, laboratorios de diseño e investigación, equipo médico e Iluminación.

Características Claves:

  • Una intuitiva pantalla táctil de 7 pulgadas.
  • Control independiente de 3 fases*(opcional)
  • Secuencia de pasos
  • Variación de voltaje gradual
  • Inicio suave* (opcional)

Especificaciones:

  • Potencia: 3 fases de 10 a 2,000kVA.
  • Voltaje de salida: 0-300V.
  • Frecuencia: 45-65Hz y 45-500Hz* (opcional).
  • Interfaces de comunicación: RS485, RS232 y GPIB* (opcional).
  • Protección completa: OVP/UVP/OCP/OPP/OTP.

Serie PAS

El simulador de red de la serie PAS está específicamente desarrollado para pruebas de tipo de energía renovable. Es capaz de simular la condición de red requerida por el UUT y las regulaciones, como la prueba de anomalías de voltaje, la prueba de anomalías de frecuencia o el recorrido de baja tensión eléctrica. Se puede utilizar en investigación y diseño, producción o control de calidad de inversores fotovoltaicos, convertidores de aerogeneradores, vehículos eléctricos, vigas inteligentes, etc.

Características Claves:

  • Potencia de hasta 2000 kA
  • Rango de voltaje de salida de 0 ~ 300V
  • Frecuencia de salida de 45 ~ 65Hz.
  • Interfaces de comunicación RS-485 y RS-232 y  GPIB, LAN y USB (opcional)
  • Funciones de secuencia de programación de los modos STEP y GRADUAL, control independiente de tres fases, control de ángulo de fase, función de perturbación y función regenerativa. La función incorporada de bajo voltaje (LVRT) está diseñada especialmente para pruebas de energía renovable.
Publicado el por — Deja un comentario

AFG31000 Generador de Funciones Arbitrarias

Tektronix ha reinventado el generador de funciones arbitrarias con la nueva serie AFG31000 potente, accesible y fácil de usar. Ofrece monitoreo de forma de onda en tiempo real, secuencia de forma de onda programable y la primera pantalla táctil de la industria para aumentar la productividad y ciencia.

AHORRE TIEMPO Y ESFUERZO CON LA PANTALLA TÁCTIL DE 9 PULGADAS
La Serie AFG31000 presenta la pantalla táctil más grande de la industria; toque, haga zoom y desplácese tal como cualquier dispositivo inteligente para localizar fácilmente las configuraciones y los parámetros en el menú simple o los accesos directos a las configuraciones de uso frecuente.

VERIFIQUE SU FORMA DE ONDA EN EL DISPOSITIVO BAJO PRUEBA
La tecnología patentada InstaView ™ le permite ver la forma de onda real en el dispositivo bajo prueba (DUT) en tiempo real sin un osciloscopio o sonda, eliminando cualquier incertidumbre causada típicamente por una impedancia inconsistente.

GENERAR MÚLTIPLES FORMAS DE ONDA CON SINCRONIZACION COMPLEJA
La generación avanzada de formas de onda y las capacidades de programación facilitan la composición de una lista o una secuencia de 1 a 256 formas de onda, con una longitud de onda total de hasta 16 Mpts/ch (128 Mpts/ch opcional) y definen la secuencia de salida de estas formas de onda.

CREAR Y EDITAR FORMAS DE ONDA ARBITRARIAS
La herramienta de edición ArbBuilder incorporada incluye todo lo que necesita para crear, editar y transferir una forma de onda ARB sin la necesidad de conectarse a una PC.



Modelo

Canales Analógicos

Frecuencia de salida

Amplitud de salida en  50

 Longitud de Registro
 Velocidad de

Muestreo
AFG31021 1 25 MHz 1 mVpp hasta 10 Vpp 16 MSa/ch 250 MS/s
AFG31022   25 MHz 1 mVpp hasta 10 Vpp 16 MSa/ch 250 MS/s
AFG31051 1 50 MHz 1 mVpp hasta 10 Vpp 16 MSa/ch 500 MS/s
AFG31052 2 50 MHz 1 mVpp hasta 10 Vpp 16 MSa/ch 500 MS/s
AFG31101 1 100 MHz 1 mVpp hasta 10 Vpp 16 MSa/ch 1 GS/s
AFG31102 2 100 MHz 1 mVpp hasta 10 Vpp 16 MSa/ch 1 GS/s
AFG31151 1 150 MHz 1 mVpp hasta 5 Vpp 16 MSa/ch 2 GS/s
AFG31152 2 150 MHz 1 mVpp hasta 5 Vpp 16 MSa/ch 2 GS/s
AFG31251 1 250 MHz 1 mVpp hasta 5 Vpp 16 MSa/ch 2 GS/s
AFG31252 2 250 MHz 1 mVpp hasta 5 Vpp 16 MSa/ch 2 GS/s

Publicado el por — Deja un comentario

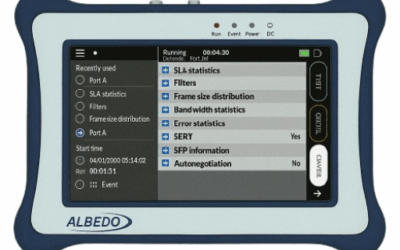

ALBEDO: Soluciones estratégicas para el trafico en la Red

                      SOLUCIONES Y APLICACIONES



Producto Albedo en el área de sistemas

Contamos con equipos para la captura de tráfico en la red, se llama Net.Hunter, y es posible utilizarlo en medio del enlace o a través de un puerto espejo.  El equipo captura el tráfico de la red y después  la información es analizada en WireShark.

El objetivo es conocer qué tipo de tráfico viaja en la red, sus niveles de utilización e identificar los errores presentes en la red.

Los alumnos pueden ver e identificar el formato de las 7 capas del modelo OSI.

Productos Albedo en la educación

Se puede realizar una maqueta utilizando los equipos Net.Storm y Ether.Genius.

La idea es emular los problemas y las condiciones de la nube con el equipo Net.Storm, y generar y recibir tráfico con el Ether.Genius.

El Ether.Genius, tiene la capacidad de generar tráfico a 10/1000/1000Mbps sobre interfaces eléctricas y 1 Gbps en interfaz óptica; realiza pruebas de RFC2544 y de la Y.1564; así como generación de tráfico etiquetado por   VLANs, MPLS, DOS y TOS

Esta maqueta permitirá a los alumnos identificar el impacto del delay, jitter, policing y shapping en los datos que viajan en la red.

Adicionalmente puede integrarse el Net.Hunter, con el fin de  ver e identificar el formato de las 7 capas del modelo OSI; así como el impacto en las tramas y/o paquetes generado por las condiciones de la nube.

Todos los equipos pueden ser controlados de manera remota.





Productos Albedo con los instaladores

Los equipos Ether10.Genius y Ether.Genius son utilizados para realizar pruebas punto a punto en los enlaces de comunicación

El Ether.Genius, tiene la capacidad de generar tráfico a 10/1000/1000Mbps sobre interfaces eléctricas y 1 Gbps en interfaz óptica; realiza pruebas de RFC2544 y de la Y.1564; así como generación de tráfico etiquetado por   VLANs, MPLS, DOS y TOS

El Ether.Genius, tiene la capacidad de generar tráfico a 10/1000/1000Mbps sobre interfaces eléctricas y 1/10 Gbps en interfaz óptica; realiza pruebas de RFC2544 y de la Y.1564; así como generación de tráfico etiquetado por   VLANs, MPLS, DOS y TOS

Los equipos pueden ser controlados vía remota.

Productos Albedo para la industria Aeronáutica y empresas  que se dediquen a la maquila de cables.

El equipo Metro.Cable  realiza pruebas TDR para cables estándares y no estándares.  (Es decir, para identificar fallas en el cable, que esté roto, doblado, etc)
